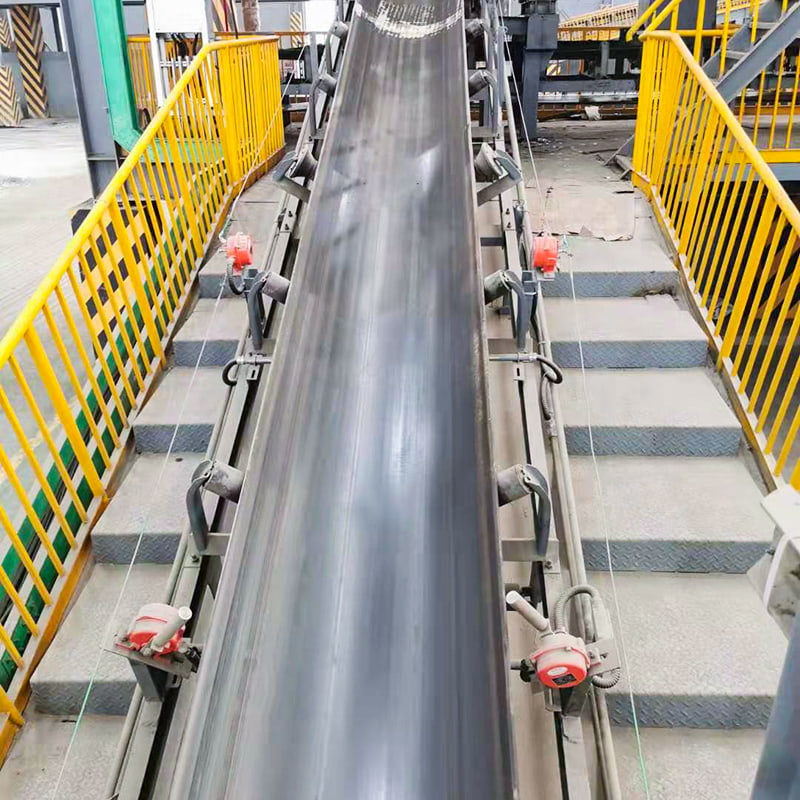

A TD 벨트 컨베이어 는 중국 TD(범용) 시리즈 사양에 따라 설계된 표준화된 고정형 트러프 벨트 컨베이어로, 석탄 및 야금부터 건축 자재 및 화학에 이르는 산업 분야에서 밀도가 2.5t/m3 미만인 벌크 자재를 운반하는 데 널리 사용됩니다. 중국 중장비 산업 협회(CHMIA)가 실시한 2025년 전국 대량 자재 운송 인구 조사에서는 다음과 같이 보고합니다. TD 벨트 컨베이어 모델은 국내 공장에 설치된 모든 산업용 벨트 컨베이어의 52% 이상을 차지하며 연간 약 140억 미터톤의 자재를 처리합니다. 표준 아이들러 세트, 구동 풀리 및 패브릭 벨트로 구성된 모듈식 설계는 TD 벨트 컨베이어 발전소, 시멘트 공장, 석탄 준비 시설의 자재 취급을 위한 기본 선택입니다.

TD 벨트 컨베이어란 무엇이며 일반 트러프 컨베이어와 어떻게 다른가요?

TD 벨트 컨베이어는 벨트 폭, 아이들러 직경, 롤러 간격 및 구동력 간의 관계를 정의하는 국가 표준 설계 코드(이전 TD75, 현재 업데이트됨)를 따르므로 수천 개의 설치에서 부품의 상호 교환이 가능합니다. 맞춤형으로 설계된 육상 컨베이어와는 달리, TD 벨트 컨베이어 China Coal Technology Group의 2024년 조달 연구에 따르면 사전 계산된 구성 요소로 조립되어 설계 시간을 60% 단축하고 예비 부품 재고 비용을 40% 절감합니다. TD 시리즈는 500mm에서 1,400mm까지의 벨트 폭을 지정하고 표준화된 트러핑 각도는 20°, 30° 또는 35°이며 컨베이어 길이는 일반적으로 단일 플라이트에서 최대 300m이지만 여러 플라이트를 결합할 수 있습니다. 단순성과 부품 가용성으로 인해 TD 벨트 컨베이어 중국 본토와 벨트 및 도로 인프라 프로젝트 전반에 걸쳐 가장 많이 복제된 대량 처리 시스템입니다.

TD 벨트 컨베이어의 핵심 구조 구성요소

TD 벨트 컨베이어는 구동 장치, 헤드 및 테일 풀리, 트러핑 아이들러, 리턴 아이들러, 장력 테이크업 장치, 컨베이어 벨트 자체 등 6개의 표준화된 모듈을 중심으로 구성됩니다. 벌크 운반 기술 센터(Bulk Conveying Technology Center)의 2025년 신뢰성 감사에 따르면 전체 신뢰성의 87%가 TD 벨트 컨베이어 가동 중지 사고는 아이들러 베어링 고착, 벨트 스플라이스 실패, 부적절한 장력이라는 세 가지 구성 요소만으로 추적 가능했습니다. 높은 가동 시간을 유지하려면 이러한 구성 요소를 이해하는 것이 필수적입니다. 벨트 컨베이어 .

• 드라이브 유닛: 일반적으로 전기 모터는 평행축 헬리컬 기어 감속기에 결합됩니다. 37kW 드라이브 유닛 TD 벨트 컨베이어 폭이 1,000mm인 벨트 속도는 1.6m/s이고 석탄 정격 용량은 400t/h입니다.
• 트로프 아이들러: 벨트 폭에 따라 직경이 89mm, 108mm 또는 133mm인 3롤 아이들러 세트. 운반측의 표준 아이들러 간격은 1.2m이며, 이는 정격 하중에서 벨트 처짐을 2% 미만으로 제한합니다.
• 풀리: 구동 풀리는 마찰 계수를 0.35~0.40으로 높이기 위해 다이아몬드 또는 헤링본 홈 패턴으로 고무로 마감되어 있습니다. 테일 풀리에는 벨트 추적을 돕기 위해 크라운이 있는 경우가 많습니다.
• 테이크업 장치: 60m 미만의 짧은 TD 컨베이어에는 나사 테이크업이 사용되는 반면, 더 긴 장치에는 중력 테이크업이 권장됩니다. 올바르게 설정된 테이크업은 벨트 카카스 플라이당 벨트 장력을 1.0-1.5kN으로 유지합니다.
• 벨트: 일반적으로 3~6겹의 EP(폴리에스테르-나일론)와 같은 여러 겹의 직물 벨트는 200~630N/mm의 인장 강도를 제공합니다. 재질의 마모성을 기준으로 상단 커버 두께 3~6mm, 하단 커버 두께 1.5~3mm를 선택합니다.

TD 벨트 컨베이어 선택 매개변수: 벨트 폭, 속도 및 용량

TD 벨트 컨베이어를 선택하려면 벨트 폭과 속도를 필요한 톤수 및 재료 덩어리 크기에 맞추는 것이 필요합니다. 아래 표는 30° 홈통 각도 및 1.0t/m3의 재료 밀도에 대한 표준 설계 용량을 제공합니다. 실제 용량은 벌크 밀도에 비례하여 확장됩니다. 2025 CHMIA 선택 핸드북은 허용 범위 내에서 벨트 속도가 0.5m/s 증가할 때마다 TD 벨트 컨베이어 재료가 과도한 먼지를 생성하지 않는 경우 추가 벨트 폭 없이 15-20%의 처리량을 얻습니다.

30° 홈 각도와 1.0 t/m3의 재료 밀도를 갖춘 TD 벨트 컨베이어 모델의 표준 선택 매개변수(출처: CHMIA TD 컨베이어 설계 매뉴얼 2025)

핵심 중공업의 TD 벨트 컨베이어 애플리케이션

TD 벨트 컨베이어는 석탄 준비 공장, 시멘트 공장, 제철소, 발전소 및 화학 처리 시설의 표준 대량 운송 솔루션으로, 각각 특정 벨트 커버 및 아이들러 요구 사항을 부과합니다. 중국건축자재연맹(China Building Material Federation)의 2025년 부문 분석 지도 TD 벨트 컨베이어 산업 전반에 걸쳐 설치한 결과 야금 부문에서만 통합 철강 공장당 평균 18km의 TD 컨베이어를 운영하는 것으로 나타났습니다. 다음 목록은 산업별 사용량을 분석합니다.

• 석탄 채굴 및 준비: TD 벨트 컨베이어s 내화 및 정전기 방지 벨트를 사용하여 원료 석탄, 중간 석탄 및 청정 석탄을 이동합니다. 80~200m의 컨베이어 길이가 일반적이며, 1,200mm 벨트에서 최대 용량은 1,200t/h입니다.
• 야금: 소결물, 코크스, 철광석 펠렛은 최대 120°C의 주변 온도에서 운송되므로 내열 커버가 필요합니다. 로딩 지점의 임팩트 아이들러는 50~100mm 덩어리의 충격을 흡수하여 표준 아이들러에 비해 벨트 손상을 45% 줄입니다.
• 발전: 발전소 사용 TD 벨트 컨베이어s 석탄 야적장, 분쇄기 하우스 및 보일러 벙커를 연결합니다. 600MW 장치는 일반적으로 6~10TD 컨베이어에 의존하며 각 컨베이어에는 벙커 열을 따라 석탄을 분배하기 위한 트리퍼 카가 있습니다.
• 건축 자재: 시멘트 공장에서는 TD 벨트 컨베이어s 석회석, 석고, 클링커를 처리합니다. 내마모성이 높은 커버 고무(DIN 마모 손실 120mm³ 미만)는 날카롭고 각진 소재에도 불구하고 벨트 수명을 5년 이상 연장합니다.
• 화학물질: 비료 공장과 소다회 시설에서는 내유성 및 내화학성 벨트 커버를 선택합니다. 동봉 TD 벨트 컨베이어 집진 시스템을 갖춘 갤러리는 작업장 노출을 2mg/m3 미만으로 제한합니다.
• 기계 및 주조소: 짧은 TD 컨베이어는 주조 모래와 주물을 이동합니다. 모듈식 설계를 통해 교대 근무 중에 벨트를 신속하게 교체할 수 있어 생산 중단이 최소화됩니다.

TD 벨트 컨베이어와 DTII 및 파이프 컨베이어 비교

TD 벨트 컨베이어는 단거리 및 중거리용 DTII 시리즈보다 더 가볍고 단순하며 비용 효율적이며, 파이프 컨베이어는 환경 오염 문제를 해결하지만 자본 비용은 두 배입니다. 운반 장비 표준화 위원회의 2025년 비용 대비 성능 분석은 아래 표시된 비교 데이터를 제공하여 엔지니어가 올바른 것을 선택하는 데 도움이 되었습니다. 벨트 컨베이어 유형.

산업용 벌크 자재 취급을 위한 TD 벨트 컨베이어, DTII 컨베이어 및 파이프 컨베이어의 비교 개요

TD 벨트 컨베이어의 설치 및 시운전 요구 사항

TD 벨트 컨베이어를 올바르게 설치하려면 헤드 풀리와 테일 풀리를 컨베이어 길이 미터당 0.5mm 이내로 정밀하게 정렬해야 하며 모든 아이들러 프레임을 수평으로 유지하여 벨트의 흔들림과 가장자리 손상을 방지해야 합니다. 중국 건설기계 아카데미(China Construction Machinery Academy)의 2024년 컨베이어 설치 품질 보고서에 따르면 새 벨트의 조기 벨트 가장자리 파손 중 68%가 발생했습니다. TD 벨트 컨베이어s 200N을 초과하는 측면 힘을 생성하는 잘못 정렬된 아이들러 브래킷이 추적되었습니다. 시운전 순서에는 4시간의 무부하 실행과 추적 안정성을 확인하기 위한 부하 실행이 포함되며 정격 최대 부하의 10% 내에서 모터 전류 소모가 발생합니다.

TD 벨트 컨베이어의 유지 관리 일정 및 일반적인 고장 모드

일일 벨트 추적 검사, 주간 아이들러 회전 검사, 분기별 접합 무결성 테스트 등 체계적인 유지 관리 계획을 구현하면 TD 벨트 컨베이어의 서비스 수명이 기본 6년에서 12년 이상으로 연장됩니다. 2025년 플랜트 장비 신뢰성 지수는 다음을 나타냅니다. TD 벨트 컨베이어 적절한 유지 관리를 통해 석탄 야적장을 운영한 경우 사후 유지 관리만 수행한 장치의 경우 1,800시간에 비해 평균 고장 간격이 4,200시간에 달했습니다. 가장 일반적인 실패 모드는 다음과 같습니다.

• 아이들러 베어링 고착: 오염된 그리스는 아이들러 고장의 55%를 유발합니다. 작동 시간 2,000시간마다 밀봉된 아이들러에 리튬 기반 그리스를 다시 바르면 고장률이 70% 감소합니다.
• 벨트 추적 오류: 벨트 폭이 중심에서 2%만 이동하면 커버 마모가 3배 가속화됩니다. 1년에 두 번 풀리를 레이저 정렬하면 추적 편차가 10mm 미만으로 유지됩니다.
• 접속 분리: 직물의 가황 스플라이스 TD 벨트 컨베이어 벨트는 원래 벨트 강도의 85%를 유지하는 반면 기계적 접합은 65%로 떨어집니다. 연간 자속 테스트를 통해 접속 코드 손상을 조기에 감지합니다.

TD 벨트 컨베이어에 대해 자주 묻는 질문

TD 벨트 컨베이어가 처리할 수 있는 최대 덩어리 크기는 얼마입니까?

TD 벨트 컨베이어의 경우 최대 덩어리 크기는 혼합 크기 재료의 경우 벨트 폭의 1/3로 제한되고 균일한 크기의 덩어리의 경우 1/5로 제한됩니다. 즉, 1,000mm 벨트는 최대 300mm의 덩어리를 수용할 수 있습니다. 이 비율을 초과하면 하중 지점에서 벨트가 불안정해지고 충격 손상이 증가합니다. TD 설계 표준에는 도체에 구멍이 나지 않도록 보호하기 위한 덩어리 크기 규칙이 명시적으로 포함되어 있습니다.

TD 벨트 컨베이어를 더 높은 용량으로 업그레이드할 수 있습니까?

예, 많은 TD 벨트 컨베이어는 VFD를 통해 벨트 속도를 높이거나 구조 프레임과 구동 모터의 크기가 추가 하중을 처리할 수 있는 경우 더 깊은 트로프 아이들러 세트로 전환하여 업그레이드할 수 있습니다. 시멘트 공장의 2024년 업그레이드 사례 연구에 따르면 폭 800mm에서 벨트 속도가 1.6m/s에서 2.0m/s로 증가한 것으로 나타났습니다. TD 벨트 컨베이어 벨트 폭을 변경하지 않고도 용량을 278t/h에서 348t/h로 늘렸습니다.

TD 벨트 컨베이어는 경사 운반에 적합합니까?

표준 TD 벨트 컨베이어는 건식 벌크 자재의 경우 최대 18°의 경사도를 안전하게 처리하고, 분쇄된 돌이나 석탄과 같은 자재의 쉐브론 패턴 벨트의 경우 최대 20°의 경사도를 안전하게 처리합니다. 20°를 초과하면 재료 롤백이 중요해지며 대신 포켓 벨트나 측벽 컨베이어가 권장됩니다.

는 TD 벨트 컨베이어 표준화된 설계, 입증된 신뢰성 및 낮은 총 소유 비용으로 인해 석탄, 야금, 전력, 시멘트, 화학 및 기계 부문 전반에 걸쳐 산업 자재 취급의 주력으로 남아 있습니다. 수천 개의 설치 데이터를 통해 TD 모델을 자재 및 작업에 일치시키고, 엄격한 설치 허용 오차를 준수하고, 규율 있는 유지 관리 루틴을 실행하면 수십 년간 중단 없이 대량 운송이 가능하다는 사실이 확인되었습니다. 공장 용량이 확장됨에 따라 TD 시리즈는 전 세계 중공업을 계속 움직이는 벨트 컨베이어 시스템을 위한 확장 가능하고 부품 교체 가능한 기반을 계속 제공합니다.
