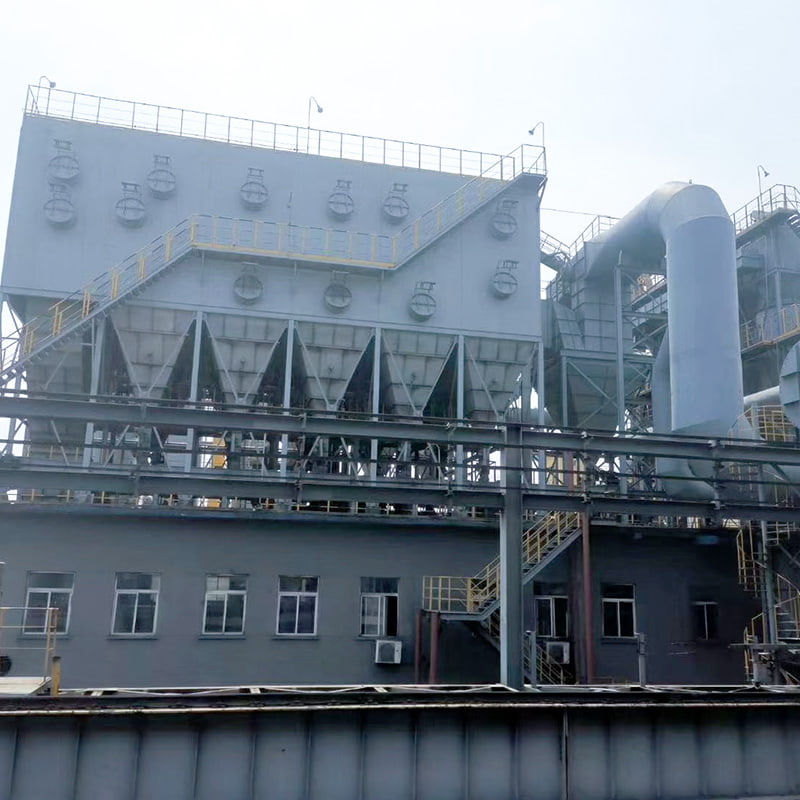

석탄 밀 방폭 백 집진기

TQM(M) 시리즈 석탄 밀 백형 방폭형 집진기 특징
● 독자적인 방폭 장치로 먼지 제거 매체로 인한 잠재적인 폭발 위험을 완전히 제거합니다.
● 오프라인 먼지 청소로 2차 먼지 발생을 제거하고 탁월한 청소 결과를 제공합니다.
● 자동 잠금 필터 백 씰은 우수한 씰링과 높은 먼지 제거 효율성을 보장합니다.
● 에어박스형 구조로 저항을 최소화하고 필터백 점검 및 교체가 용이합니다.
● 완전 자동 제어로 작동이 간편하고 신뢰성이 높습니다.

TQMM 석탄 밀 방폭 백 집진기의 구조 및 작동 원리

TQMM 시리즈 에어 박스 펄스 백 방폭형 집진기는 주로 기본 강철 구조, 재 호퍼, 상부 하우징, 하우징, 공기 흡입구 및 배출구, 필터 백, 청소 장치 및 전기 제어 장치로 구성됩니다. 실제 상황에 따라 사일로 진동기 등의 재 제거 장치를 호퍼 외벽에 설치할 수 있으며, 별 모양의 재 배출 밸브 또는 스크류 컨베이어를 호퍼 출구에 설치할 수 있습니다.
1. 여과 원리
먼지가 많은 공기가 공기 흡입구로 유입되어 호퍼를 통과합니다. 큰 먼지 입자는 관성과 중력에 의해 분리되어 호퍼 바닥으로 직접 떨어집니다. 호퍼를 통과한 후 먼지가 포함된 공기는 중간 하우징의 필터 백 여과 영역으로 들어갑니다. 공기는 필터 백을 통과하여 외부 표면에 먼지를 가두게 됩니다. 정화된 공기는 백 입구를 통해 상부 하우징으로 들어가고 공기 배출구를 통해 배출됩니다.
2. 청소원리
여과 시간이 길어질수록 필터 백의 먼지 층이 축적되어 먼지 제거 장비의 저항이 증가합니다. 저항이 설정값에 도달하면 청소 장치가 청소를 시작합니다. 먼저, 챔버의 리프트 밸브가 닫혀 필터링된 공기 흐름이 차단됩니다. 그런 다음 솔레노이드 펄스 밸브가 열리면서 압축 공기가 상부 챔버 내에서 빠르게 팽창하고 필터 백으로 유입되어 팽창, 변형 및 진동이 발생합니다. 그런 다음 역방향 공기 흐름이 백의 외부 표면에 부착된 먼지를 쓸어 제거하여 재 호퍼에 떨어지게 합니다. 청소가 완료되면 솔레노이드 펄스 밸브가 닫히고 리프트 밸브가 열리고 챔버는 필터링을 재개합니다. 각 챔버는 한 챔버의 첫 번째 청소와 다음 청소로 구성된 하나의 청소 주기를 통해 순차적으로 청소됩니다.
3. 먼지 수집
여과 및 청소를 통해 갇힌 먼지는 재 호퍼로 떨어진 후 호퍼 배출구에서 배출됩니다.
4. 방폭장치의 작동원리
공장 배기가스의 주요 오염물질은 세립 석탄입니다. 불꽃에 노출되거나 온도가 석탄-공기 혼합물의 인화점까지 올라가면 가스가 폭발할 수 있습니다. 정상적인 상황에서 방폭 밸브는 무게의 힘에 의해 닫히고 레버 원리는 밸브 프레임에 대해 일정한 힘으로 밸브 플레이트를 눌러 정상 작동 중에 양호한 기밀성을 보장합니다. BAO 폭발이 발생하면 집진기 내부의 공기압이 급격히 상승하여 밸브 플레이트가 바깥쪽으로 추력을 발휘하게 됩니다. 이 추력이 무게의 무게를 이겨내면 밸브가 열리면서 BAO 가스가 챔버 외부로 배출되어 집진기와 주변 시설 및 인력을 보호합니다.

TQMM 석탄 밀 방폭 백 집진기의 특징

1. 고농도 먼지 제거에 적합합니다. 최대 유입 농도는 1000g/Nm3에 도달할 수 있으므로 사이클론 집진기와 같은 추가 집진기 장비가 필요하지 않습니다. 최종 먼지 제거 장치로 직접 사용할 수 있습니다.

2. 오프라인 청소 기술은 챔버 백플러시 펄스 청소를 활용하여 장비의 정상적이고 지속적인 작동을 유지하면서 온라인 청소와 관련된 2차 먼지 재비행 및 "재흡착" 현상을 제거합니다. 이는 청소 효율성을 향상시키고 필터 백의 수명을 연장시킵니다.

3. 자동 잠금 필터 백 씰은 장비와 필터 백 사이의 밀봉을 강화하여 먼지 제거 효율성을 향상시킵니다.

4. 에어박스 구조를 채용하여 국부적인 마모를 최소화하고 필터백 점검 및 교체의 불편함을 해소하였습니다.

5. 전자기 펄스 밸브는 이중 다이어프램 구조를 사용하여 민감한 제어, 고효율 및 긴 서비스 수명을 제공합니다.

6. 석탄 분쇄기 방폭 백 필터의 독특한 방폭 장치는 먼지 제거 매체의 폭발과 관련된 안전 위험을 효과적으로 제거합니다.
