펄스젯 집진기

작동 원리

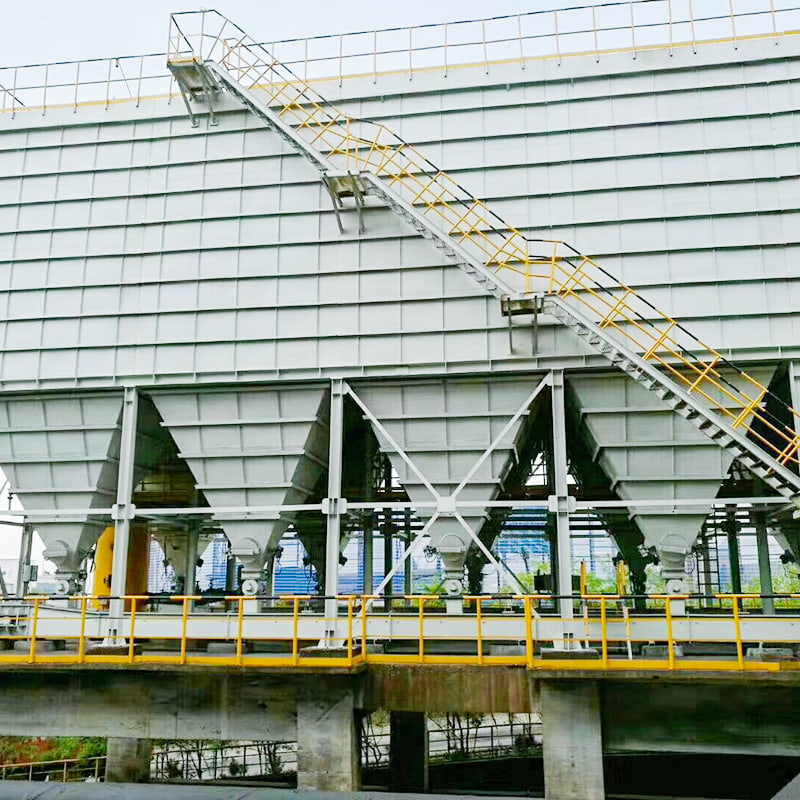

집진기는 호퍼, 상부 챔버, 중간 챔버, 하부 챔버로 구성됩니다. 상부, 중간, 하부 챔버가 챔버로 구성되어 있습니다. 작동 중에 먼지가 많은 공기가 공기 흡입구 덕트를 통해 호퍼로 들어갑니다. 굵은 먼지는 호퍼 바닥으로 직접 떨어지는 반면, 미세한 먼지는 공기 흐름에 의해 위쪽으로 운반되어 중간 및 하부 챔버로 이동합니다.

필터 백의 외부 표면에 먼지가 쌓입니다. 필터링된 공기는 상부 챔버로 유입되어 청정 공기 매니폴드(배기 덕트)로 이동한 후 배기 팬을 통해 대기로 배출됩니다. 호퍼의 먼지는 이송 시스템을 통해 배출됩니다.

청소 과정은 챔버의 깨끗한 공기 배출 덕트를 차단하고 백 필터를 통한 공기 흐름을 차단하는 것으로 시작됩니다. 그런 다음 펄스 밸브가 열리고 압축 공기가 매우 짧은 시간(0.065-0.085초) 내에 공기 공급원에서 에어백, 펄스 밸브 및 주입 파이프의 노즐을 통해 전달되어 각 필터 백을 청소합니다. 차단 밸브는 주입 공정 후 필터 백에서 제거된 먼지가 호퍼에 정착되도록 충분한 시간 동안 닫혀 먼지가 백 표면을 떠난 후 공기 흐름에 의해 인접한 필터 백으로 "재흡수"되는 것을 방지합니다. 이렇게 하면 가방을 철저하게 청소할 수 있습니다. PLC 프로그래밍 가능 컨트롤러는 배기 밸브, 펄스 밸브 및 재 배출 밸브를 자동으로 제어합니다.

주요 특징
1. 분리형 챔버 기류 정지 펄스 주입 세정 기술을 활용하여 펄스 집진기 및 분리형 백플러시 시스템의 단점을 극복한 시스템입니다. 강력한 청소 능력, 탁월한 먼지 제거 결과, 낮은 배출 농도, 최소 공기 누출, 낮은 에너지 소비, 최소 설치 공간, 안정적인 작동 및 탁월한 경제적 이점을 제공합니다.

2. 공기 흐름이 차단된 별도의 챔버에서 펄스 제트 청소를 활용하여 단일 제트로 철저한 청소가 이루어집니다. 이는 청소 주기를 연장하고, 청소 에너지 소비를 줄이며, 압축 공기 소비를 크게 줄입니다. 이는 또한 필터 백과 펄스 밸브의 피로를 줄여 수명을 기하급수적으로 늘립니다.

3. 시스템 팬을 멈추지 않고 정상적인 시스템 작동 하에서 별도의 챔버에서 검사 및 백 교체를 수행할 수 있습니다. 필터 백은 탄성 확장 링을 사용하여 뛰어난 밀봉성과 신뢰성을 제공합니다. 다각형 필터 백 케이지는 백과 케이지 사이의 마찰을 줄여 백 수명을 연장하고 백 제거를 용이하게 합니다.

4. 백 시스템은 상부 추출 시스템을 사용합니다. 백 교체 시 케이지를 빼내고 더러워진 백을 챔버 하부 호퍼에 넣은 후 맨홀을 통해 제거함으로써 백 교체 작업 조건을 개선합니다.

5. 챔버는 우수한 밀봉을 위해 밀폐형 디자인을 갖추고 있습니다. 검사용 도어는 고품질 밀봉재로 제작되었습니다. 등유는 제조 과정에서 누출 감지를 위해 사용되므로 공기 누출률이 매우 낮습니다. 6. Bi-Get 에너지 절약 시스템과 Emc Bag Cleaning 시스템을 탑재하여 낮은 에너지 소비로 시스템을 운영합니다.

7. 챔버식 펄스제트백 집진기의 흡입구와 배출구 덕트는 콤팩트하게 배열되어 있어 공기흐름 저항을 줄여줍니다.

8. 전체 시스템은 PLC로 제어되어 자동 먼지 청소 및 배출, 자동 온도 제어 및 과열 경보가 가능합니다.
