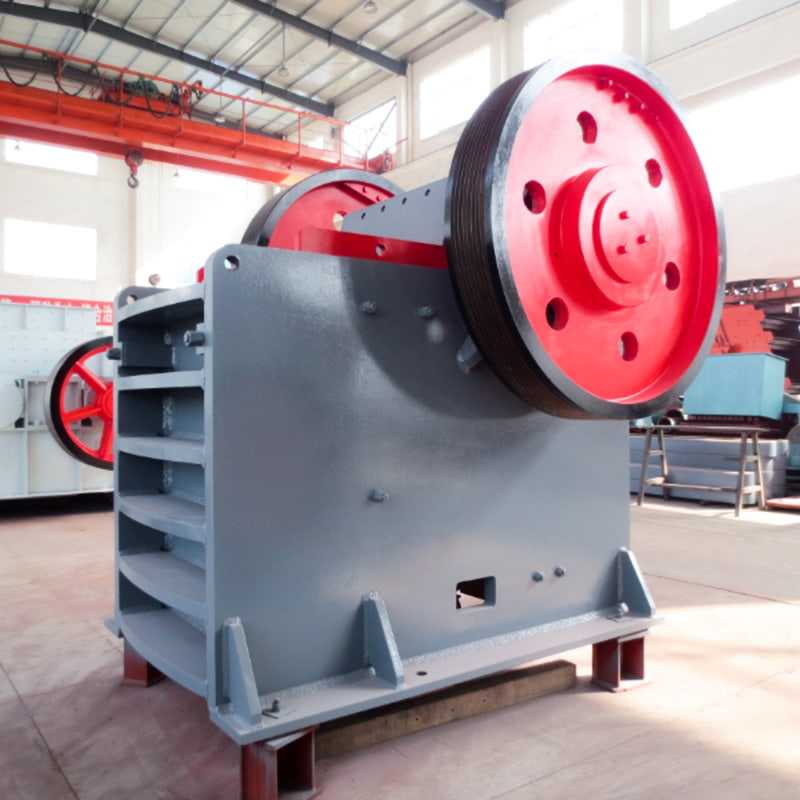

PE / PEX 조 크러셔

응용

PE 시리즈는 각종 광석 및 암석의 조분쇄에 사용되며, PEX 시리즈는 2차, 3차 파쇄에 사용됩니다.

제품소개

PE / PEX 조 크러셔는 압축 강도가 250 MPa를 초과하지 않는 중간 경질 광석 및 암석을 파쇄하기 위해 주로 설계된 대형 복합 진동 파쇄 장비입니다. 높은 파쇄율, 높은 생산량, 균일한 제품 크기, 안정적인 작동, 쉬운 유지 관리 및 낮은 운영 비용이 특징입니다. 그들은 광업, 제련, 건설, 고속도로, 철도, 수자원 보존 및 화학 산업을 포함한 광범위한 산업에서 널리 사용됩니다. PE 시리즈는 각종 광석 및 암석의 조분쇄에 사용되며, PEX 시리즈는 2차, 3차 파쇄에 사용됩니다.

뛰어난 장점
● 높은 생산효율, 높은 파쇄율, 균일한 제품 입자 크기, 낮은 에너지 소비, 저소음, 저분진
● 개스킷형 토출구 조절 장치는 신뢰성이 높고 편리하며 조절 범위가 넓어 장비의 유연성이 향상됩니다.
● 조 플레이트는 고강도 망간강으로 만들어졌으며 한 번의 작업으로 주조되어 내마모성, 내압성 및 긴 수명을 제공합니다.
● 간단한 구조, 안정적인 작동, 낮은 운영 비용, 안전하고 신뢰할 수 있는 윤활 시스템, 손쉬운 부품 교체

작동 원리
PE / PEX 조 크러셔는 전기 모터로 구동됩니다. 벨트 드라이브가 편심 샤프트를 구동하여 이동식 조가 미리 정해진 궤적을 따라 왕복 운동하게 합니다. 이는 고정형 조 플레이트, 이동형 조 플레이트, 측면 가드 플레이트로 구성된 파쇄실로 들어가는 물질을 파쇄합니다. 완성된 재료는 하부 배출구를 통해 배출됩니다. 이 조 크러셔 시리즈는 굴곡 압출 유형의 분쇄를 채택합니다. 모터는 벨트와 풀리를 구동하여 편심 샤프트를 통해 이동식 조를 위아래로 움직입니다. 가동 조가 상승하면 토글 플레이트와 가동 조 플레이트 사이의 각도가 증가하여 가동 조 플레이트가 고정 조 플레이트에 더 가깝게 밀립니다. 동시에 재료는 압착, 쪼개짐, 굽힘 등 여러 가지 분쇄 과정을 거칩니다. 이동식 조가 하강하면 토글 플레이트와 이동식 조 사이의 각도가 감소하고, 이동식 조 플레이트는 당김 막대와 스프링의 작용에 따라 고정 조 플레이트를 떠납니다. 이때, 파쇄된 물질은 파쇄실의 하부 개구부에서 배출됩니다. 모터가 연속적으로 회전함에 따라 분쇄기의 이동식 조가 주기적으로 분쇄 및 배출을 수행하여 일괄 생산이 가능합니다.
