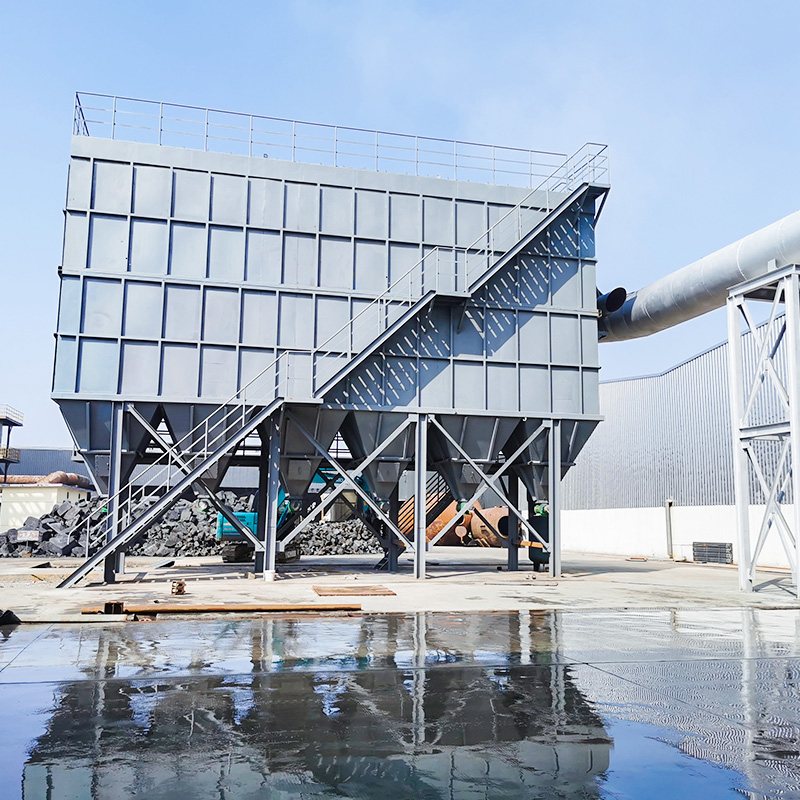

에어 박스 펄스 백 집진기

응용 분야

건축 자재, 야금, 기계 및 화학 산업에 적용 가능합니다.

제품소개

PPC 시리즈 에어 박스 펄스 백 집진기는 챔버 백플러시 및 펄스 제트 청소를 포함한 다양한 백 집진기의 장점을 결합하는 동시에 챔버 백플러시의 단점과 동시 펄스 제트 및 여과의 필요성을 극복합니다. 이는 적용 범위를 확장합니다. 이 제품은 통합 챔버 청소 기능을 갖추고 있으며 대규모 펄스 밸브를 사용하여 청소하므로 강력한 청소 능력, 우수한 결과 및 긴 사용 수명을 제공합니다. 이 제품은 고농도 먼지를 제어하고 먼지 제어 프로세스를 단순화하며 장비 투자를 줄이는 데 적합합니다. 건축 자재, 시멘트, 야금, 기계, 화학 및 내화물 산업에서 널리 사용됩니다. 특히 파쇄, 포장, 사일로 지붕, 클링커 냉각기 및 다양한 분쇄기와 같은 시멘트 공장의 집진 시스템(또는 먼지 제거 시스템)에 매우 적합합니다. 석탄 분쇄기 집진에도 사용할 수 있지만 추가적인 방폭 조치 및 구조적 개조가 필요합니다. 먼지가 포함된 가스는 공기 흡입구를 통해 집진기로 들어가고 기울어진 배플에 의해 전환되어 재 호퍼로 들어갑니다(PPC32 모델은 재 호퍼에서 들어갑니다). 동시에 공기 흐름이 느려지고 관성으로 인해 가스의 거친 먼지 입자가 재 호퍼로 떨어지며 미세한 먼지 입자는 공기 흐름에 의해 필터 챔버로 위쪽으로 운반됩니다. 먼지는 필터 백의 외부 표면에 달라붙습니다. 정화된 가스는 필터 백을 통과하여 상부 클린룸으로 들어갑니다. 다양한 하위 청정실에서 집진 시스템의 메인 팬에 의해 공기 배출구를 통해 수집 및 흡입되어 대기 중으로 배출됩니다.

하이라이트:
● PPC 시리즈 에어박스 펄스백 집진기는 별도의 챔버에 통합된 청소 기능을 갖추고 있습니다.
● 대형 펄스 밸브를 사용하여 청소하므로 강력한 청소 능력을 제공합니다.
● 먼지 제거 성능이 뛰어나고 수명이 길다.
● 본 제품은 고농도 먼지 관리에 적합하며, 먼지 관리 공정을 단순화할 수 있습니다. 장비 투자를 줄입니다.

작동 원리
유도 통풍 팬의 영향으로 먼지가 포함된 공기는 공기 흡입구를 통해 집진기로 유입되고 기울어진 배플을 통해 재 호퍼로 방향이 전환됩니다. 공기 흐름이 느려지면 관성과 중력으로 인해 공기 중의 거친 먼지 입자가 재 호퍼로 떨어집니다. 미세한 먼지 입자는 공기 흐름에 의해 필터 챔버로 위쪽으로 운반됩니다. 필터 백에 의해 여과 및 정화된 후, 먼지는 필터 백의 외부 표면에 부착됩니다. 정화된 공기는 상부 청정실로 유입됩니다. 각 서브챔버의 깨끗한 공기는 클린챔버에 모이고 유도된 통풍팬에 의해 흡입되어 대기중으로 배출됩니다. 청소 과정에서는 먼저 챔버의 깨끗한 공기 배출 덕트를 차단하여 백을 통과하는 공기 흐름을 제거합니다(청소를 위해 하위 챔버 공기가 차단됨). 그런 다음 펄스 밸브를 열어 압축 공기를 사용하여 펄스 청소를 수행합니다. 배기 밸브, 펄스 밸브 및 재 배출 밸브는 프로그래밍 가능한 컨트롤러에 의해 완전 자동으로 제어됩니다.
