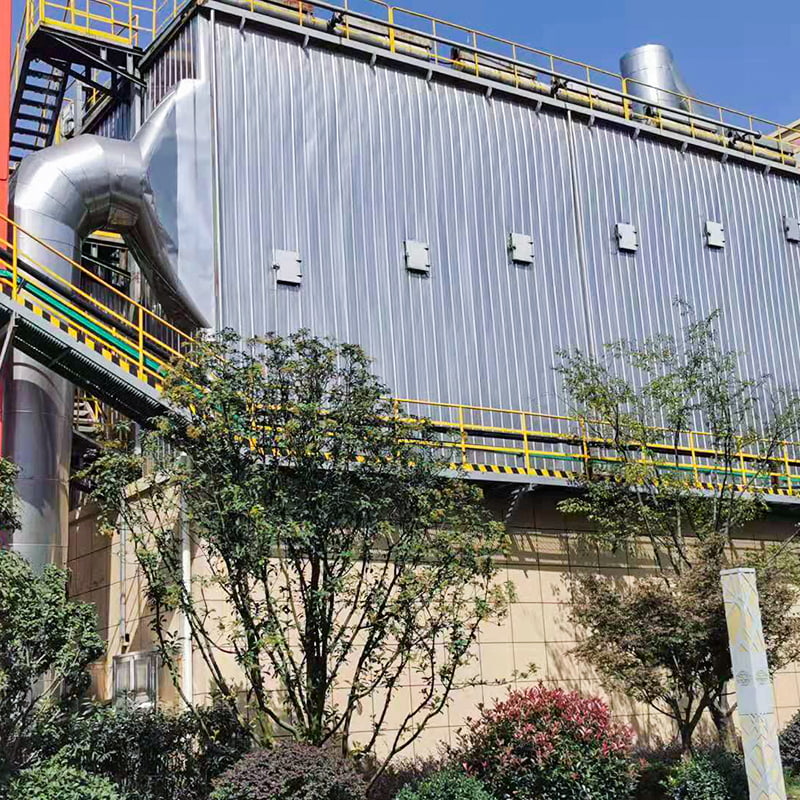

고온 펄스 제트 백 집진기

구조 및 작동 원리

1. 펄스 백 집진기 구조 장비는 주로 다음 부분으로 구성됩니다.

(1) 상자 : 백 챔버, 사전 먼지 수집 챔버, 청정 공기 챔버, 다공성 플레이트, 먼지 봉투, 필터 백 프레임을 포함합니다. 상자는 9000Pa의 압력을 견딜 수 있도록 설계되었습니다.

(2) 주입 시스템 : 주 공기관, 주입관, 펄스 밸브, 컨트롤러.

(3) 재 호퍼와 재 배출 부분에는 두 가지 유형이 있습니다. 하나는 재 호퍼가 재 배출 밸브에 직접 연결되는 것이고, 다른 하나는 재 호퍼가 이송 장치(예: 스크류 컨베이어)를 통해 재 배출 밸브에 연결되는 것입니다. 펄스백 집진기 본체는 풀 스틸 구조로 설계되었으며 플레이트는 콜드 스탬프 처리되어 강도를 높이고 장비 품질을 향상시킵니다. 이 펄스 백 필터는 주변 온도 가스를 처리할 뿐만 아니라 그 구조도 고온 가스를 처리하는 데 적합합니다. 단열이 필요한 경우 LBY 경량 암면 보드 이중층으로 외부 쉘을 단열할 수 있습니다. 외부 쉘은 0.5mm 두께의 아연 도금 판금으로 보호되며 새로운 풀아웃 리벳 공정을 사용하여 설치됩니다. 작동 환경에 따라 다양한 필터 매체와 여과 공기 속도가 선택됩니다.

2. 작동 원리
분진이 함유된 가스는 사전 수집을 위해 집진기의 확대된 호퍼로 유입됩니다. 그런 다음 가이드 플레이트를 통해 필터 백 사이에 분배되며 먼지는 백의 외부 표면에 유지됩니다. 장비 저항(>1200Pa)을 최소화하기 위해 고압 가스가 솔레노이드 밸브를 통해 펄스됩니다. 압축공기(0.5~0.7MPa)는 벤튜리를 통해 취관(1차 공기라고 함)의 천공에서 배출됩니다. 이 유도 채널은 1차 공기량의 몇 배에 달하는 주변 공기(2차 공기라고 함)를 먼지 봉투로 유도하여 먼지 봉투에서 빠르게 팽창하고 역방향 공기 흐름과 함께 먼지를 털어내며 원하는 청소 효과를 얻습니다. 마이크로컴퓨터 자동 제어장치를 이용하여 먼지에 따라 청소주기와 펄스 분사시간을 조절하여 집진기가 규정된 범위 내에서 작동될 수 있도록 합니다.

3. 선택 매개변수 및 선택 원칙

(1) 펄스 백 집진기 선택의 주요 기술 매개 변수는 공기량, 가스 온도, 먼지 농도 및 습도입니다. 공정 설계 공기량, 가스 온도, 먼지 농도에 따라 최대값은 기술 성능표의 값보다 약간 작습니다. 해당 펄스 백 집진기 모델은 필수 펄스 집진기 모델입니다. 사용되는 먼지 필터 백은 입구 농도, 가스 온도 및 습도 함량에 따라 결정됩니다.

(2) 표의 가스 소비량은 Plant I의 중앙 집중식 공기 공급의 경우입니다. 공기 기계를 단독으로 사용하는 경우 실제 가스 소비량은 표 값의 1.5배로 증가해야 합니다.

(3) 압축공기 소비량 항목에서 언급된 소비량은 본 모델 장비의 가스 소비량입니다.
