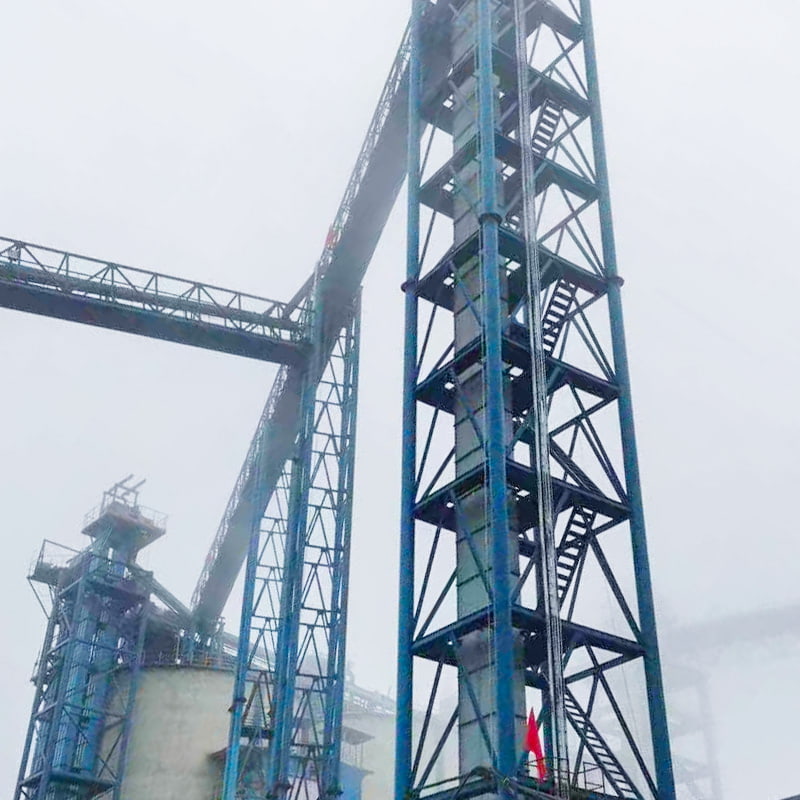

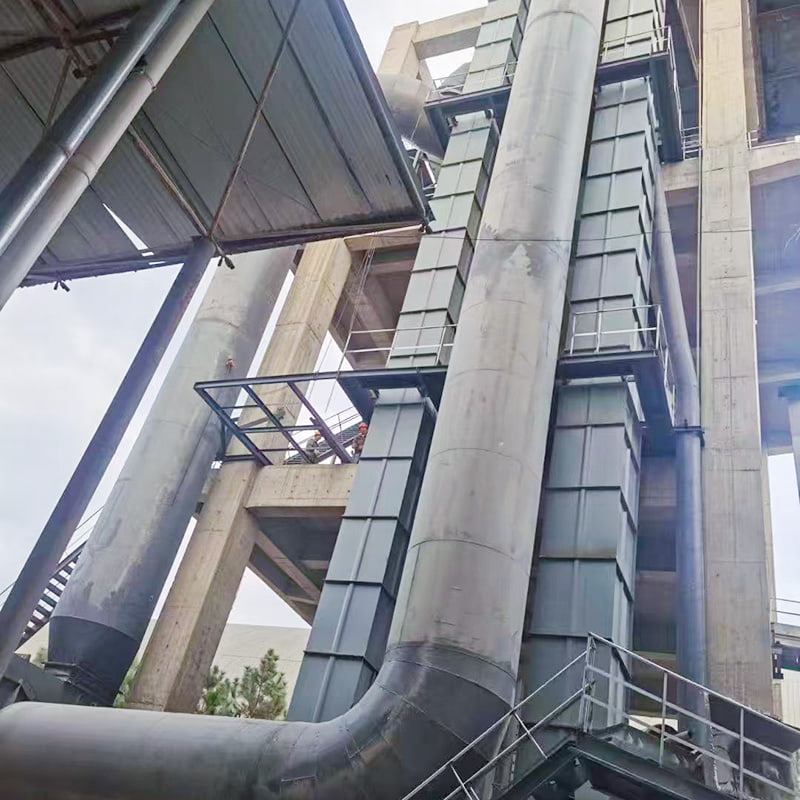

NSE 플레이트 체인 버킷 엘리베이터

NSE 시리즈 플레이트 체인 버킷 엘리베이터는 NSE100~NSE1900 등 12개 이상의 기본 모델로 제공되며 리프팅 용량은 100m³/h~1900m³/h입니다. 각 모델은 운반되는 물질에 따라 리프팅 속도와 호퍼 모양(D형, A형, L형)이 다릅니다. 최대 리프팅 속도는 71m/min 이하이고 최대 리프팅 높이는 65m입니다. 또한 사용자 요구 사항에 따라 위 모델 간의 용량을 확장한 모델을 설계할 수도 있습니다.

특징

● 큰 운반 능력

이 엘리베이터 시리즈는 100-1900m³/h의 리프팅 용량으로 유사한 단면 치수의 엘리베이터 중에서 가장 높은 운반 용량을 제공합니다.

● 넓은 리프팅 범위

이 유형의 엘리베이터는 재료 유형 및 특성에 대한 최소한의 요구 사항을 갖습니다. 일반 분말, 입상물은 물론 연마재도 들어올릴 수 있습니다. 필요한 재료 온도는 200°C 이하입니다.

● 낮은 구동력

이 엘리베이터는 유입 공급, 유도 배출 및 조밀하게 포장된 대용량 호퍼 배열을 활용합니다. 이는 자재를 들어 올리는 동안 역류 및 퍼짐을 제거하여 무효 전력이 낮고 체인 엘리베이터에 비해 약 30%의 전력 절감 효과를 제공합니다.

● 긴 수명

엘리베이터는 유입 공급을 활용하여 버킷 스쿠핑이 필요하지 않아 호퍼의 수명을 보장합니다. 정상적인 사용 시 컨베이어 체인의 수명은 3년 이상입니다.

● 높은 운영 신뢰성

고급 설계 원리와 처리 방법은 전체 장치의 신뢰성을 보장하여 최소한의 마모 부품 수와 20,000시간을 초과하는 무고장 시간으로 작동 및 유지 관리를 용이하게 합니다.

● 구조적 구성요소/작동적 구성요소

호퍼와 부싱 롤러 체인으로 구성됩니다.

● 드라이브 유닛

메인 감속기, 유압 커플링, 메인 모터, 보조 감속 모터로 구성됩니다. 구동 장치는 왼쪽 또는 오른쪽 위치에 설치할 수 있습니다.
좌측 설치: 구동 장치는 공급 입구를 향한 하우징의 왼쪽에 있습니다.
오른쪽 설치: 구동 장치는 피드 입구를 향한 하우징 오른쪽에 있습니다.

● 헤드 유닛

상부 하우징, 상부 커버, 헤드 샤프트 어셈블리로 구성됩니다.
중간 하우징: 상부 하우징에 연결된 지지 중간 섹션, 검사 도어가 있는 중간 섹션, 표준 중간 섹션(2.5m 높이), 1m 및 1.5m 높이의 맞춤형 중간 섹션과 함께 사용 가능합니다. 이 섹션은 호이스트를 사용하여 0.5m 단위로 다양한 높이로 조정할 수 있습니다.

●테일 유닛

하부 하우징, 공급 입구, 테일 샤프트 어셈블리 및 장력 조절 장치(옵션으로 레벨 미터 및 속도 감지 스위치 장착)로 구성됩니다.
